概述
YDW系列三相异步低噪声外转子电动机是我厂研制的节能产品,它采用有关的国际标准和国家标准,防护等级IPX4,B级绝缘,冷却方式基本同于ICO141。YDW系列电动机具有外转子结构,噪声低,振动小,节能(平均每单位风量可降低能耗7-12%),6级电机并可降压无级调速(当电压100伏时,最大转差率≥45%)等特点。
YDW系列电动机可与双进风离心式风机配套,广泛用于医院、宾馆、机场、科研单位及净化车间等对噪声有一定要求的地方。YDW系列电动机是通风机、空调机、净化除尘设备、屋顶通风设备等机械的理想配套电动机。
使用条件
在下列条件下,YDW系列电动机可运转可靠环境温度不超过40℃,海拔不超过1000米,频率50赫兹,电压380伏。
接法:Y-0.75千瓦以下△-0.75千瓦以上。
工作方式:SI(连续)
安装形式:卧装式(B3)吊装式(V3)
订货须知
一、订货时必须说明产品的型号,额定功率和安装形式。
二、其它规格,或有特殊要求,可根据订户需要,按协议供货。

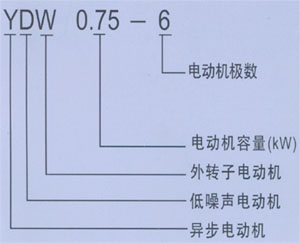

型号含义
例:
南京科祥特种电机厂电流型号 | 电流 | 型号 | 电流 |
0.18-4 | 0.65 | 0.18-6 | 0.75 |
0.25-4 | 0.85 | 0.25-6 | 1.05 |
0.32-4 | 1.05 | 0.37-6 | 1.45 |
0.37-4 | 1.25 | 0.45-6 | 1.6 |
0.45-4 | 1.5 | 0.55-6 | 1.7 |
0.55-4 | 1.6 | 0.8-6 | 2.35 |
0.75-4 | 2.28 | 1.1-6 | 3.2 |
1.0-4 | 2.8 | 1.5-6 | 4.3 |
1.1-4 | 2.9 | 1.8-6 | 4.9 |
1.5-4 | 3.9 | 2.2-6 | 5.8 |
1.8-4 | 4.5 | 3-6 | 7.79 |
2.2-4 | 5.6 | 4-6 | 10.2 |
3-4 | 7.6 | 5.5-6 | 13.3 |
4-4 | 10.1 | 6-6 | 14.5 |
7.5-6 | 17.9 | ||
9-6 | 20.4 | ||
11-6 | 22.5 |
型号 Type |

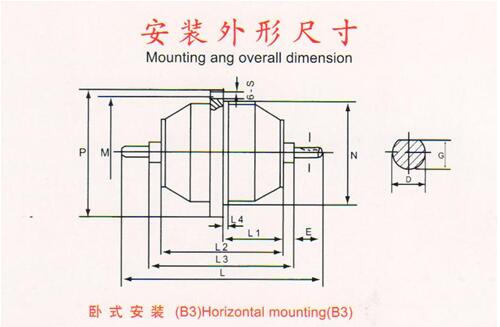

安装外形尺寸 | ||||||||||||
P | M | N | L | L1 | L2 | L3 | L4 | E | D | F | G | S | |
0.8-6 | 250 | 230 | 200 | 380 | 94 | 182 | 260 | 10 | 60 | 28 | 8 | 24 | 12 |
1.1-6 | 250 | 230 | 200 | 390 | 102 | 197 | 270 | 10 | 60 | 28 | 8 | 24 | 12 |
1.5-6 | 275 | 250 | 215 | 385 | 109 | 210 | 265 | 10 | 60 | 28 | 8 | 24 | 12 |
1.8-6 | 275 | 250 | 215 | 400 | 116 | 225 | 280 | 10 | 60 | 28 | 8 | 24 | 12 |
2.2-6 | 275 | 250 | 215 | 415 | 124 | 240 | 295 | 10 | 60 | 28 | 8 | 24 | 12 |
3-6 | 300 | 275 | 238 | 470 | 137 | 268 | 310 | 10 | 80 | 38 | 10 | 33 | 14 |
4-6 | 300 | 275 | 238 | 530 | 154 | 303 | 370 | 10 | 80 | 38 | 10 | 33 | 14 |
5.5-6 | 340 | 310 | 275 | 575 | 165 | 325 | 415 | 10 | 80 | 42 | 12 | 37 | 14 |
6-6 | 340 | 310 | 275 | 575 | 180 | 355 | 415 | 10 | 80 | 42 | 12 | 37 | 14 |
7.5-6 | 340 | 310 | 275 | 575 | 180 | 355 | 415 | 10 | 80 | 42 | 12 | 37 | 14 |
9-6 | 340 | 310 | 275 | 630 | 200 | 400 | 460 | 10 | 85 | 42 | 12 | 37 | 14 |
11-6 | 340 | 310 | 275 | 630 | 200 | 400 | 460 | 10 | 85 | 42 | 12 | 37 | 14 |
0.8-4 | 250 | 230 | 200 | 380 | 109 | 214 | 260 | 10 | 60 | 28 | 8 | 24 | 12 |
1.1-4 | 250 | 230 | 200 | 380 | 109 | 215 | 260 | 10 | 60 | 28 | 8 | 24 | 12 |
1.5-4 | 250 | 230 | 200 | 380 | 119 | 231 | 260 | 10 | 60 | 28 | 8 | 24 | 12 |
1.8-4 | 250 | 230 | 200 | 380 | 129 | 249 | 260 | 10 | 60 | 28 | 8 | 24 | 12 |
2.2-4 | 250 | 230 | 200 | 380 | 134 | 259 | 260 | 10 | 60 | 28 | 8 | 24 | 12 |
3-4 | 250 | 230 | 200 | 450 | 152 | 297 | 330 | 10 | 60 | 28 | 8 | 24 | 12 |
4-4 | 250 | 230 | 200 | 450 | 177 | 342 | 354 | 10 | 48 | 28 | 8 | 24 | 12 |
1.5-8 | 275 | 250 | 215 | 400 | 116 | 225 | 280 | 10 | 60 | 28 | 8 | 24 | 12 |
3-8 | 300 | 275 | 238 | 530 | 154 | 303 | 370 | 10 | 80 | 38 | 10 | 33 | 14 |
5.5-8 | 340 | 310 | 275 | 575 | 180 | 355 | 415 | 10 | 80 | 42 | 12 | 37 | 14 |
15-8 | 380 | 352 | 320 | 980 | 244 | 482 | 760 | 10 | 110 | 48 | 14 | 42.5 | 8-13 |
15-6 | 380 | 352 | 320 | 710/850 | 490/630 | 10 | 110 | 48 | 14 | 42.5 | 8-13 |
型号 Type |

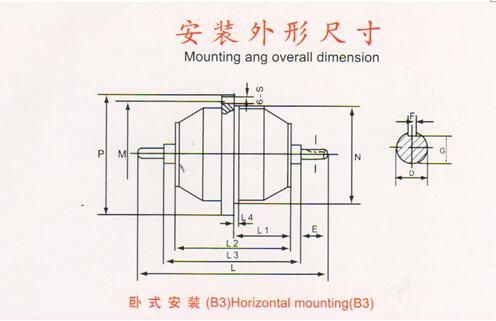

安装外形尺寸 | |||||||||||
P# | M | N | L | L1 | L2 | L3 | L4 | E | D | G | S | |
0.18-6 | 180 | 166 | 150 | 210 | 66 | 132 | 150 | 10 | 30 | 16 | 14 | M6 |
0.25-6 | 180 | 166 | 150 | 220 | 71 | 142 | 160 | 10 | 30 | 16 | 14 | M6 |
0.32-6 | 180 | 166 | 150 | 220 | 71 | 142 | 160 | 10 | 30 | 16 | 14 | M6 |
0.37-6 | 180 | 166 | 150 | 250 | 76 | 152 | 170 | 10 | 40 | 16 | 14 | M6 |
0.45-6 | 180 | 166 | 150 | 260 | 81 | 162 | 180 | 10 | 40 | 16 | 14 | M6 |
0.55-6 | 180 | 166 | 150 | 260 | 88.5 | 177 | 180 | 10 | 40 | 16 | 14 | M6 |
0.18-4 | 180 | 166 | 150 | 210 | 66 | 132 | 150 | 10 | 30 | 16 | 14 | M6 |
0.25-4 | 180 | 166 | 150 | 210 | 66 | 132 | 150 | 10 | 30 | 16 | 14 | M6 |
0.32-4 | 180 | 166 | 150 | 220 | 71 | 142 | 160 | 10 | 30 | 16 | 14 | M6 |
0.37-4 | 180 | 166 | 150 | 220 | 71 | 142 | 160 | 10 | 30 | 16 | 14 | M6 |
0.45-4 | 180 | 166 | 150 | 250 | 76 | 152 | 170 | 10 | 40 | 16 | 14 | M6 |
0.55-4 | 180 | 166 | 150 | 260 | 81 | 162 | 180 | 10 | 40 | 16 | 14 | M6 |
0.75-4 | 180 | 166 | 150 | 260 | 88.5 | 177 | 180 | 10 | 40 | 16 | 14 | M6 |
1.0-4 | 180 | 166 | 150 | 290 | 108.5 | 217 | 220 | 10 | 35 | 16 | 14 | M6 |
0.8-4 | 180 | 166 | 150 | 260 | 88.5 | 177 | 180 | 10 | 40 | 16 | 14 | M6 |
1.1-4 | 180 | 166 | 150 | 290 | 108.5 | 217 | 220 | 10 | 35 | 16 | 14 | M6 |
